Trasformatore montato su pad da 1000 kVA-13,2/0,48 kV|Stati Uniti 2025

Il nucleo a tre-tre fasi-colonne è costituito da tre colonne disposte verticalmente, ciascuna corrispondente a una fase di energia elettrica. Queste colonne sono collegate da travi orizzontali, formando una struttura rigida che fornisce una buona resistenza meccanica e stabilità. Questo design garantisce che il trasformatore possa resistere a varie sollecitazioni meccaniche durante il funzionamento mantenendo prestazioni magnetiche ottimali. Il nucleo a tre-tre fasi-colonne forma un circuito magnetico chiuso, concentrando efficacemente il flusso magnetico e riducendo il flusso magnetico di dispersione. Il nucleo è costituito da fogli di acciaio al silicio a basse-perdite impilati insieme. Queste lamiere di acciaio al silicio hanno eccellenti proprietà elettromagnetiche che riducono efficacemente le perdite per correnti parassite e le perdite per isteresi.

Il fermo passante a bassa-tensione per trasformatori montati su pad-è un componente strutturale critico progettato per fissare e stabilizzare le passanti in configurazioni che superano le dieci aperture. Fornendo un robusto supporto meccanico, garantisce l'allineamento e l'integrità di più installazioni di boccole, mitigando efficacemente i rischi di danni derivanti da vibrazioni, cicli termici o forze esterne, migliorando così la sicurezza e l'affidabilità a lungo termine del trasformatore.

Il serbatoio dell'olio del trasformatore dovrebbe fornire strutture per l'installazione degli strumenti, come mostrato nell'Appendice 2. Allo stesso tempo, dovrebbe essere fornita una struttura per l'installazione di condutture da 1-pollice dall'interno del compartimento di bassa-tensione alla posizione del contatore elettrico. Tutte le porte devono poter essere aperte completamente senza alcun ostacolo (come il contatore elettrico, ecc.). Quando il compartimento a bassa tensione di tipo fisso fornisce una dimensione minima di 16 1/2 pollici x 33 1/4 pollici di spazio e all'altezza specificata nell'Appendice 2, non sono necessarie strutture per l'installazione dello strumento.

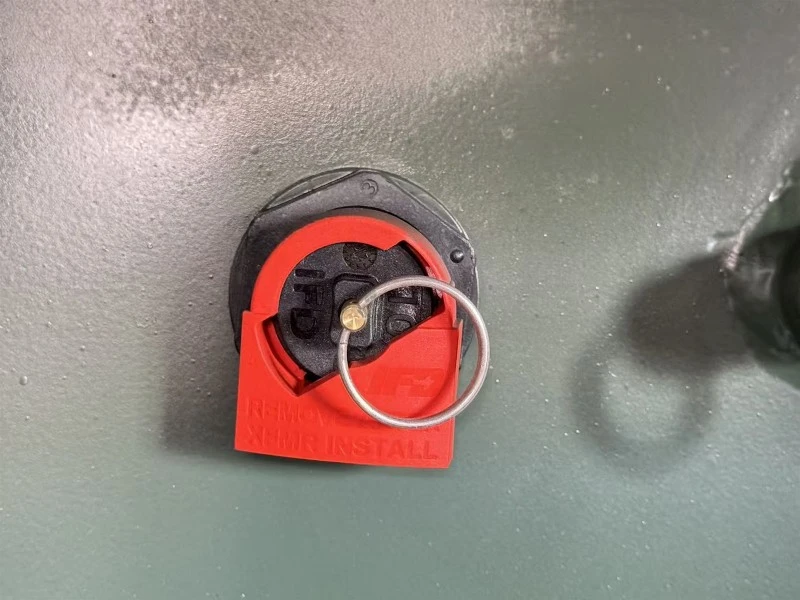

Il rilevamento guasti di isolamento (IFD) per trasformatori è un sistema di monitoraggio online che funge da dispositivo di allarme preventivo monitorando continuamente il gas idrogeno (H₂) disciolto nell'olio isolante. Rileva le fasi iniziali dei guasti di isolamento interno, come scariche parziali o surriscaldamento, che generano idrogeno, consentendo una manutenzione proattiva prima che questi problemi si trasformino in guasti gravi. In sostanza, l'IFD agisce come uno screening sanitario preventivo per i trasformatori, migliorandone l'affidabilità e prevenendo danni catastrofici identificando i guasti latenti nella loro fase più precoce e gestibile.

I trasformatori compartimentati montati su pad-includeranno la vasca del trasformatore e i compartimenti dei terminali dei cavi ad alta e bassa tensione. La vasca del trasformatore e i compartimenti dovranno essere assemblati come un'unità per l'installazione su una piattaforma. Non devono essere presenti viti, bulloni o altri dispositivi di fissaggio rimovibili esposti all'esterno. Non devono essere presenti aperture attraverso le quali oggetti estranei come rami, barre metalliche o fili possano entrare in contatto con parti sotto tensione. Devono essere previsti mezzi adeguati per bloccare le porte dei compartimenti. Dovrà essere fornito anche un bullone di bloccaggio a testa esagonale da 1/2 pollice con classe di filettatura NC 2 e separato dal dispositivo di bloccaggio, come mostrato nell'allegato. La progettazione strutturale dovrà limitare l'ingresso di acqua (eccetto in caso di allagamenti) nei compartimenti per evitare di compromettere il normale funzionamento del trasformatore.

Il trasformatore dovrà essere dotato di sei (6) fori passanti per alta tensione ESNA, Permali, Components, Cental Maloney o Westinghouse (ANSI C119.2), fissati esternamente, per accettare prese di carico- per azionare il trasformatore da un sistema primario di tipo principale ad anello. I dispositivi per il gruppo dell'anello di sollevamento Elastimold Style 164BA dovranno essere forniti nelle posizioni indicate nell'Allegato 1. Corprene, nitrile o altro materiale per guarnizioni approvato dal comune dovranno essere dotati di dispositivi di limitazione. Il materiale della guarnizione deve essere installato correttamente per garantire che i fori della boccola ad alta tensione siano sempre in contatto con il serbatoio messo a terra. La lunghezza dei cavi ad alta tensione deve essere sufficiente a facilitare la sostituzione in loco dei pozzetti passanti.
