Trasformatori montati su pad Cooper Power Systems da 2000 KVA-33,26/0,48 KV|Stati Uniti 2025

01 Generale

1.1 Descrizione del progetto

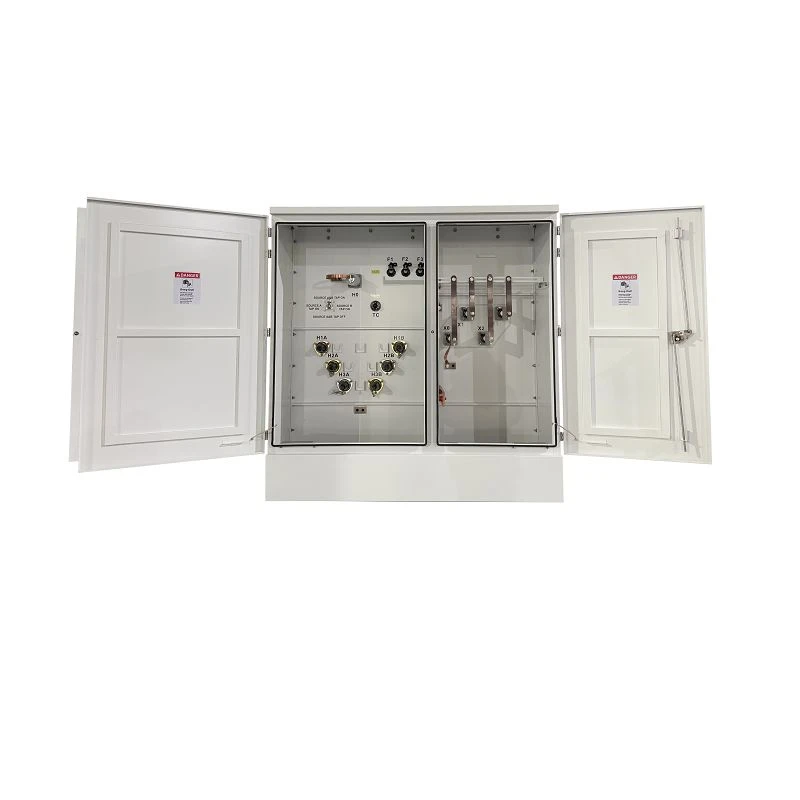

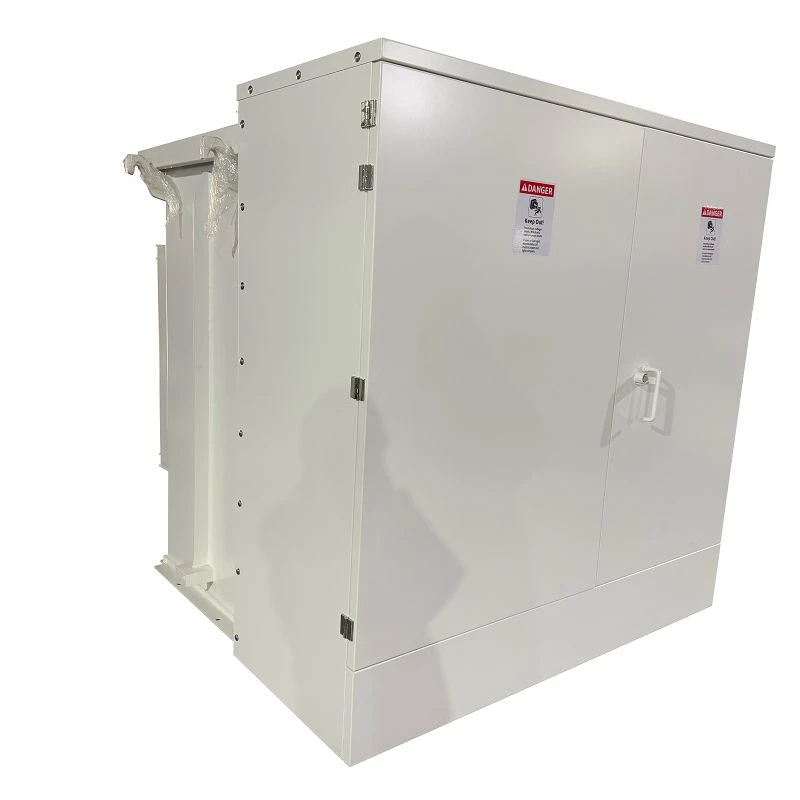

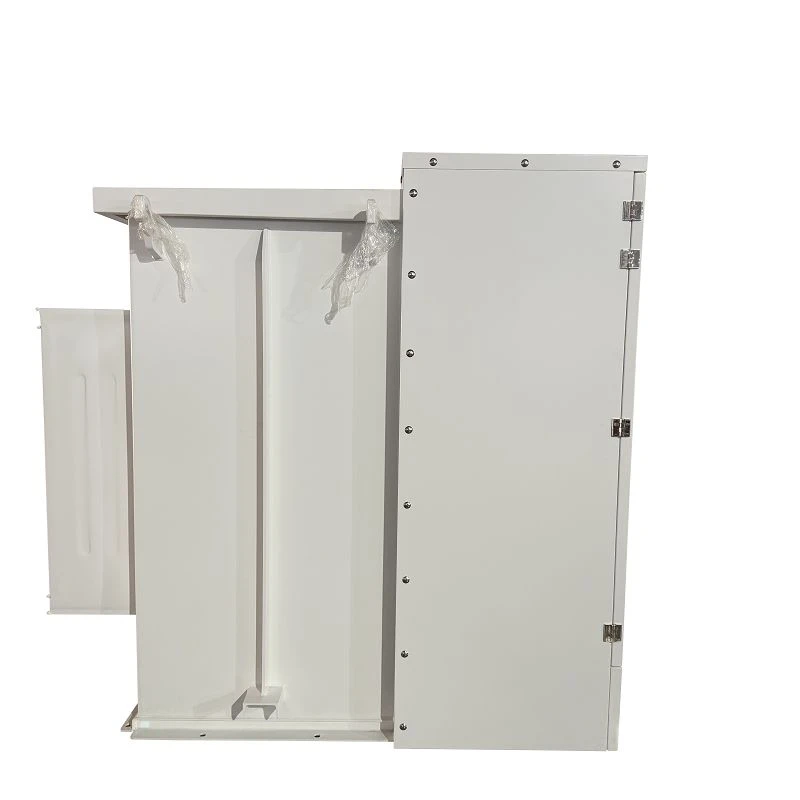

Il trasformatore trifase montato su pad da 2000 kVA è stato consegnato negli Stati Uniti nel 2025. La potenza nominale del trasformatore è 2000 kVA con raffreddamento KNAN. L'alta tensione è 33,26GrdY/19,203 kV con intervallo di presa ±2*2,5% (NLTC), la bassa tensione è 0,48Y/0,277 kV, formano un gruppo vettoriale di YNyn0.

Realizzati su misura per scenari di distribuzione solare, di stoccaggio dell'energia, commerciale e industriale, i trasformatori montati su pad dei sistemi di alimentazione Cooper di SCOTECH combinano prestazioni ottimizzate e un design incentrato sull'utente-per soddisfare le diverse esigenze in-sito. Il suo nucleo a 3-fase 5-arto e l'efficienza conforme a DOE-massimizzano l'utilizzo dell'energia, un vantaggio fondamentale per i sistemi di energia rinnovabile in cui ogni watt conta. L'uso del fluido FR3 elimina i rischi di incendio e ambientali, rendendolo la scelta-ideale per installazioni vicino ad aree residenziali, data center e progetti di energia verde. Gli scaricatori di sovratensione integrati-proteggono il trasformatore dai picchi di tensione- una caratteristica indispensabile-per le configurazioni montate su pad-per esterni esposte a condizioni atmosferiche imprevedibili. L'armadietto del contatore montato lateralmente- semplifica le operazioni in-sito, dal monitoraggio del carico ai controlli di manutenzione, mentre l'elegante finitura bianca verniciata a polvere-RAL 9003 resiste ai raggi UV, alla ruggine e alla corrosione chimica, garantendo estetica e funzionalità a lungo termine. Che si tratti di parchi solari collegati alla rete o di centri commerciali urbani, questo trasformatore offre una distribuzione dell'energia continua e sostenibile.

1.2 Specifiche tecniche

Tipo di specifiche e scheda tecnica dei trasformatori montati su pad dei sistemi di alimentazione Cooper da 2000 kVA

1.3 Disegni

Disegno e dimensioni dello schema del trasformatore montato su pad da 2000 kVA.

02 Produzione

2.1 Nucleo

Il nucleo in ferro dei trasformatori montati su pad di Cooper Power Systems è costruito con fogli di acciaio al silicio laminati a freddo-laminati a freddo-di alta qualità, progettati per ridurre al minimo le correnti parassite e le perdite per isteresi. Forma il circuito magnetico del trasformatore per un'efficiente conduzione del flusso, fornisce supporto meccanico per gli avvolgimenti e dispone di un'adeguata messa a terra per garantire un funzionamento sicuro e stabile con un'efficienza energetica ottimale.

2.2 Avvolgimento

La bobina (avvolgimento) dei trasformatori montati su pad di Cooper Power Systems è costituita da conduttori in rame/alluminio avvolti in sezioni ad alta-tensione (HV) e bassa-tensione (LV), avvolti in robusti materiali isolanti (come la carta laminata) per l'isolamento elettrico. Avvolto attorno al nucleo, è conforme agli standard termici/di isolamento IEEE (adattati all'ambiente immerso nel liquido-), garantisce stabilità meccanica contro stress di installazione/operativi e consente un'efficiente conversione di tensione e trasmissione di potenza.

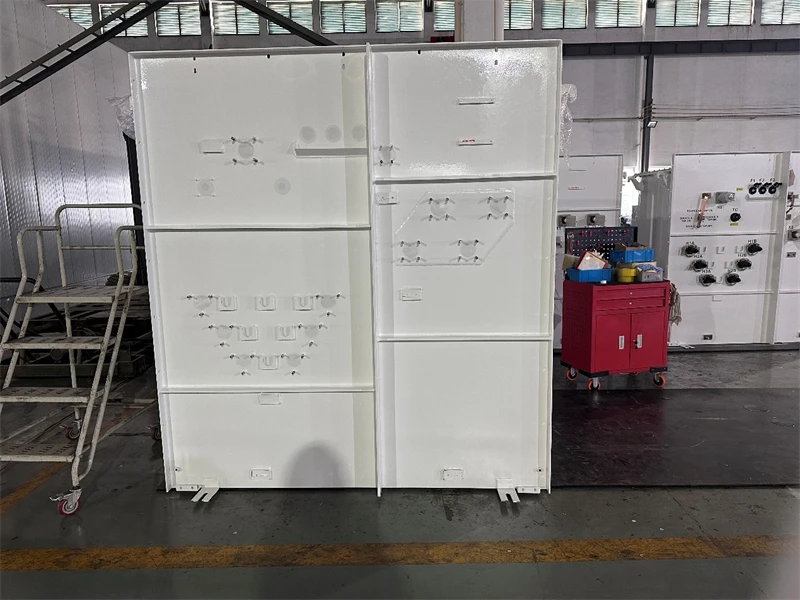

2.3 Serbatoio

Il serbatoio dei trasformatori montati su pad di Cooper Power Systems è un involucro in acciaio saldato e sigillato progettato per l'installazione esterna-a livello del suolo. Ospita il gruppo nucleo e bobina ed è riempito con olio minerale o con un fluido dielettrico meno-infiammabile per l'isolamento e il raffreddamento. Il serbatoio è robusto e resistente alle manomissioni-, con un design a basso-profilo, tipicamente nervato o ondulato per una maggiore resistenza e dissipazione del calore. Tutte le parti sotto tensione sono racchiuse in modo sicuro all'interno, mentre i compartimenti esterni chiudibili a chiave forniscono l'accesso ai collegamenti dei cavi primari e secondari, alle boccole e ai dispositivi di protezione, garantendo la sicurezza del personale pubblico e dei servizi pubblici.

2.4 Parte Attiva

La parte attiva (gruppo principale) dei trasformatori montati su pad Cooper Power Systems nell'immagine è il componente principale integrato: è costituito da avvolgimenti isolati trifase (avvolti e avvolti in materiale isolante) montati sul nucleo di ferro laminato, accoppiati con cavi isolati (raggruppati per l'organizzazione) e un telaio di supporto metallico. Questo gruppo è fisso e isolato per garantire una coordinazione magnetica-elettrica stabile tra il nucleo e gli avvolgimenti, mentre i conduttori riservano interfacce per il collegamento di componenti esterni, preparandolo per l'installazione nella vasca del trasformatore-il tutto conforme agli standard di isolamento elettrico e stabilità meccanica.

03 Prove

I trasformatori montati su pad-sono sottoposti a una serie di test rigorosi per garantire affidabilità e sicurezza. Questi includono test di routine su ogni unità, come la misurazione della resistenza di isolamento, test del rapporto di trasformazione, verifica della polarità e misurazioni senza-carico/perdita. Inoltre, sono sottoposti a test dielettrici, compresi test sulla tensione applicata e sul potenziale indotto, per verificare l'integrità dell'isolamento. Tutte le unità devono inoltre superare controlli meccanici e operativi degli accessori come i commutatori di presa, nonché controlli di controllo finali. I test di tipo, inclusi i test di aumento della temperatura e di resistenza al cortocircuito-, vengono eseguiti su unità rappresentative per convalidare il progetto.

04 Imballaggio e spedizione

4.1 Imballaggio

L'imballaggio dei trasformatori montati su pad Cooper Power Systems è conforme agli standard internazionali e ai requisiti specifici-del progetto, utilizzando custodie in legno sottoposto a fumigazione o telai in acciaio rinforzato con tamponi antiurto interni (schiuma/gomma) per fissare il serbatoio, le boccole e gli accessori. Include protezione sigillata contro umidità/ruggine, etichettatura standardizzata (segnali di avvertenza, informazioni sul prodotto, contrassegni "Keep Upright"/"Shockproof") affissa nelle posizioni specificate e cinghie di sicurezza per la stabilità durante il trasporto, garantendo che l'unità rimanga intatta fino alla consegna.

4.2 Spedizione

Il trasporto DDP di trasformatori montati su pad di sistemi di alimentazione Cooper richiede che il venditore si assuma la piena responsabilità per un imballaggio robusto, antiurto e-a prova di umidità (protezione del nucleo, degli avvolgimenti, del serbatoio e degli accessori), selezioni il trasporto marittimo/terrestre adatto per attrezzature pesanti, completi lo sdoganamento, copra tutti i dazi e le tasse, rispetti IMDG, DOT e le normative internazionali pertinenti sul trasporto e consegni in modo sicuro il trasformatore non danneggiato alla destinazione designata dall'acquirente per l'uso pronto-per-l'installazione.

05 Sito e riepilogo

In SCOTECH, i nostri trasformatori montati su pad- rappresentano un punto di riferimento per affidabilità, efficienza ed eccellenza ingegneristica nei sistemi di distribuzione dell'energia. Costruiti con una struttura completamente chiusa e resistente alla corrosione-e una tecnologia avanzata a basse{3}}perdite, offrono prestazioni costanti e ininterrotte con una manutenzione minima, riducendo i costi operativi e i tempi di inattività durante l'intero ciclo di vita.

Diamo priorità alla precisione e alla flessibilità in ogni unità che produciamo. Dai valori di tensione personalizzati alle funzionalità di sicurezza avanzate, il nostro team lavora a stretto contatto per creare soluzioni in linea con le vostre esatte specifiche tecniche e esigenze operative. Supportati da rigorosi processi di controllo qualità e da un supporto post-vendita completo-, i nostri trasformatori testimoniano il nostro impegno nel fornire valore a lungo termine-e tranquillità a ogni cliente. Scegli SCOTECH per trasformatori che non si limitano a soddisfare gli standard di settore-ma li stabiliscono. Collabora con noi e lascia che la nostra esperienza soddisfi le tue esigenze più critiche in termini di infrastrutture energetiche.
